اندازه گیری و بررسی جریان با شنت

noorworkshop

همکار جدید
سلام
برای مداری نیاز بود تا جریانش رو با شنت اندازه گیری کنم
منتهی یک مشکل کوچیکی بود:


نمیتونستم ولتاژ دو سر شنت(نقاط A و B )رو مستقیما بدم به مقایسه گر
اسونترین راه عوض کردن مسیر شنت بود
یعنی بعد بار قرار بگیره(بصورت زیر):


حالا دیگه اتصال به مقایسه گر کار اسونیه.

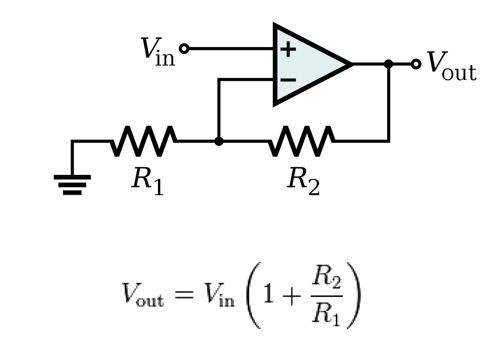

ولی چون سطح ولتاژ ورودی پایینه نیازه که یک پیش تقویتی روی ولتاژ انجام بدیم.به شکل زیر توجه کنید:

بعد تقویت سطح ولتاژ خروجی شنت،میتونیم ازش استفاده کنیم.

از همینجا بخاطر کمک های آقای اسدی درمورد این موضوع تشکر میکنم.


Alma

مدیر
پرسنل مدیریت
تعدادی از روش های استفاده از اپ امپ ها به صورت خیلی ساده با فرمول های محاسباتی



mehranviva

همکار جدید
سلامیه سوالی که واسم پیش اومد اینه که تفاوت محل شنت (روی تغذیه یا زمین) چیه؟


Alma

مدیر
پرسنل مدیریت
سلامیه سوالی که واسم پیش اومد اینه که تفاوت محل شنت (روی تغذیه یا زمین) چیه؟

حالا یه سوال !!
وقتی ولتاژ رو نسبت به زمین اندازه بگیریم بهتره یا نسبت به ولتاژ +
فرض کن تغذیه ما 12 ولت باشه و مقاومت روی تغذیه + باشه باید از این ولتاژ 12 ولتاژ دو سر مقاومت کم بشه
تا اینجا مشکل خاصی نیست چون ولتاژ تغذیه توی محدوده کاری اپ امپ هست ولی اگر ولتاژ ما 100 یا 200 ولت باشه باید چیکار کنیم ؟؟؟
اینجاست که نیاز به یه تغذیه دیگه هست و کلی مکافات دیگه
البته کلا استفاده از شنت مشکلات خاص خودشو داره و یکی از ابتدایی ترین روش های اندازه گیری جریان هست راه های خیلی بهتر و دقیق تر و بی دردسر تری هم هست که تنها مشکلش گرون بودنش هست و اون استفاده از سنسور های اثر هال مثل ACS712 هست با این سنسور دیگه نیازی به تقویت و .. نیست و میتونید حتی جریان منفی رو هم اندازه گیری کنید

فعلا بحث چیز دیگه ای هست لذا در خصوص سوال توضیح میدم

به شماتیک زیر توجه کنید این روش ساده ترن حالت ممکن در استفاده از شنت هست که طبق توضیحات دوستمون روی مسیر گراند قرار میگیره .


اما روش دومی هست

در این روش چون میتونه سطح ولتاژ ورودی شنت بالا باشه نیاز به یه تغذیه دیگه خواهد بود


vahidabedi

همکار جدید
حالا یه سوال !!
وقتی ولتاژ رو نسبت به زمین اندازه بگیریم بهتره یا نسبت به ولتاژ +
فرض کن تغذیه ما 12 ولت باشه و مقاومت روی تغذیه + باشه باید از این ولتاژ 12 ولتاژ دو سر مقاومت کم بشه
تا اینجا مشکل خاصی نیست چون ولتاژ تغذیه توی محدوده کاری اپ امپ هست ولی اگر ولتاژ ما 100 یا 200 ولت باشه باید چیکار کنیم ؟؟؟
اینجاست که نیاز به یه تغذیه دیگه هست و کلی مکافات دیگه
البته کلا استفاده از شنت مشکلات خاص خودشو داره و یکی از ابتدایی ترین روش های اندازه گیری جریان هست راه های خیلی بهتر و دقیق تر و بی دردسر تری هم هست که تنها مشکلش گرون بودنش هست و اون استفاده از سنسور های اثر هال مثل ACS712 هست با این سنسور دیگه نیازی به تقویت و .. نیست و میتونید حتی جریان منفی رو هم اندازه گیری کنید

فعلا بحث چیز دیگه ای هست لذا در خصوص سوال توضیح میدم

به شماتیک زیر توجه کنید این روش ساده ترن حالت ممکن در استفاده از شنت هست که طبق توضیحات دوستمون روی مسیر گراند قرار میگیره .

مشاهده فایل‌پیوست 855

اما روش دومی هست

مشاهده فایل‌پیوست 857
در این روش چون میتونه سطح ولتاژ ورودی شنت بالا باشه نیاز به یه تغذیه دیگه خواهد بود
مهندس اگه ولتاژ تغذیه مدار بالا باشه توی مدار دومی شما ولتاژ زیادی وارد اپ امپ میشه. در اینصورت راهکار چیه؟؟
